猪场猪舍固液分离清粪系统

[发布时间]
[点 击]
[分类隶属]
[有效日期]
[数 量]
[价 格]
2012-02-29 11:50:48
10317
环境控制系统
长期有效

0.00
发布企业:  北京京鹏环宇畜牧科技股份有限公司

    猪舍产生的猪粪、尿及污水通过漏粪地板储存在猪舍下面,经过两周或1个月的储存,通过猪舍下的虹吸管道自流到集粪池,通过固液分离机进行分离,分离后的固体经过晾晒可以制作有机肥,分离后的液体经过四级沉淀,达到排放标准,还田灌溉。





固液分离系统:

    固液分离系统主要包括搅拌机、切割0001泵、液位控制及管路等配套设备设施,水泡粪收集的粪污搅拌机搅拌匀后,由切割泵送进入固液分离机进行分离,所有设备可由液位控制实现自动化工作。







固液分离系统设备介绍:



潜水切割泵:

    PTS潜水切割泵配有先进的多流道叶轮,使切割泵能把集粪池中的粪渣、稻草、浮渣、塑料制品以及纤维状物体切碎并顺利抽出,无须人工去清理池中的浮渣和悬浮物,有效的降低了管道堵塞的几率,避免了常规处理中的定期清池、清理道路的麻烦,节省了人工管理的费用,同时也为固液分离机创造了一个稳定的环境。
    工作原理:切割泵启动后泵轴旋转,从而带动叶片旋转。由于在设计上将泵轴上的叶片和泵体上的叶片安装一定的角度,当液体及较小的固体经切割泵的入口进入泵体后,在泵的主轴高速运转时间,就可将进入泵体的固体打碎或者将较长的垫料切短,然后经过离心的作用通过出口泵到管道内,从而实现切割泵的功能。



潜水搅拌机:

    该设备主要用于对粪污混合液进行混合、搅拌和环流,为切割泵和固液分离机创造良的运行环境,提高泵送能力,有效阻止粪污中悬浮物的沉积,避免对管路造成阻塞,从而提高整个系统的处理能力和工作效率。



SM系列挤压式固液分离机:

    SM系列挤压式固液分离机的原理为SM系列固液分离机工作原理:固液分离机的原理为螺旋挤压固液分离技术。主要组成部分为:机体、筛网、挤压绞龙、减速电机、卸料装置等部件组成。
    工作原理:当切割泵经管道将粪污泵到固液分离机后,分离机启动,挤压绞龙将粪水逐渐推向机体前方,同时不断提高前缘的压力, 迫使物料中的水分挤出网筛,流出排水管。挤压机的工作是连续的, 其物料不断泵入机体,前缘的压力不断增大,当大到一定程度时, 就将卸料口顶开,挤出挤压口,达到挤压出料的目的。







粪污处理工艺实例:



集粪池(图)

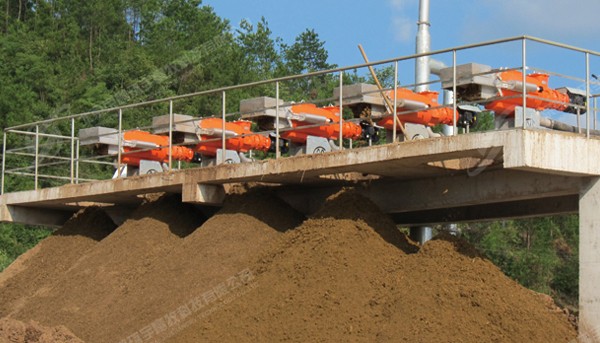

正在工作中的固液分离机(图)


经过固液分离后的粪(图)


污水池(图)


四级沉淀(图)
